Elektrische Thermografie

Thermografie elektrischer Anlagen im laufenden Betrieb – zur Erkennung thermischer Auffälligkeiten an Schaltanlagen, Verteilungen und Verbindungen.

Inspektionsanfrage stellen

Was elektrische Thermografie leistet

Erhöhte Übergangswiderstände, ungleichmäßige Belastungen oder gealterte Kontaktstellen zeigen sich häufig zuerst als lokale Temperaturerhöhung. Die elektrische Thermografie erfasst diese Temperaturverteilungen berührungslos und ohne Abschaltung der Anlage – vorausgesetzt, die Betriebsmittel sind zugänglich und ausreichend belastet.

Die Aufnahmen werden im vereinbarten Inspektionsumfang bewertet, nach Auffälligkeit eingeordnet und in einem strukturierten Bericht dokumentiert. Das ermöglicht eine nachvollziehbare Bewertung des Anlagenzustands und trägt zur Priorisierung von Instandhaltungsmaßnahmen bei.

Der Einsatz erfolgt in Hamburg, in ganz Norddeutschland und – abhängig von der Projektanforderung – bundesweit.

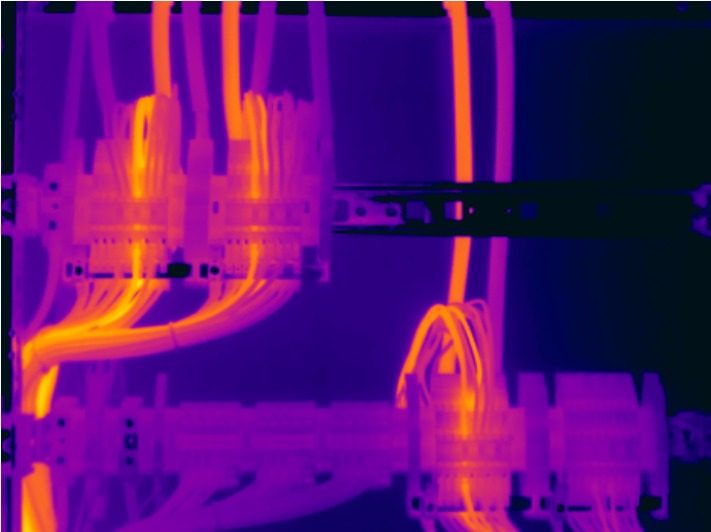

Thermografieaufnahme einer Niederspannungsverteilung mit deutlich erwärmten Leitungen und Klemmstellen — Thermogramm einer Niederspannungsverteilung im Betrieb: erwärmte Abgänge und Verbindungen sind farblich deutlich erkennbar.

Typische Anwendungen

Schaltanlagen

Nieder- und Mittelspannungsschaltanlagen im Betrieb, soweit zugänglich und sicher inspizierbar.

Niederspannungsverteilungen

Haupt- und Unterverteilungen in Industrie, Gewerbe und technischer Gebäudeausrüstung.

Energieverteilungen

Sammelschienen, Abgänge und Verbindungsstellen in Energieverteilungen.

Elektrische Verbindungen

Klemm-, Schraub- und Steckverbindungen sowie Kabelanschlüsse.

Transformatoren

Anschlüsse, Durchführungen und Kühlsysteme im Rahmen der äußeren Inspektion.

Industrielle Anlagen

Motoren, Frequenzumrichter, Schaltschränke und – sofern fachlich geeignet – mechanische Komponenten.

Nutzen für Betreiber

Erkennung thermischer Auffälligkeiten vor einer möglichen Störung
Dokumentation des Anlagenzustands zu einem definierten Zeitpunkt
Unterstützung vorbeugender und zustandsorientierter Instandhaltung
Priorisierung technischer Maßnahmen anhand nachvollziehbarer Kriterien
Vergleichbare Berichte bei wiederkehrenden Inspektionen

Abgrenzung

Eine thermografische Inspektion ergänzt vorgeschriebene elektrische Prüfungen (z. B. nach DGUV Vorschrift 3 oder einschlägigen Normen) und ersetzt diese nicht. Die Aussagekraft ist abhängig von Belastung, Zugänglichkeit und Umgebungsbedingungen zum Zeitpunkt der Aufnahme.

Voraussetzungen

Für aussagekräftige Aufnahmen sollten Anlagen unter repräsentativer Last betrieben werden und die Betriebsmittel direkt einsehbar sein. Abdeckungen werden nur durch befugtes Personal des Betreibers geöffnet; Sicherheitsvorgaben vor Ort haben Vorrang.

Beispielaufnahmen aus der Praxis

Eigene Thermogramme aus durchgeführten Inspektionen. Die Aufnahmen sind anonymisiert und lassen keine Rückschlüsse auf Betreiber oder Standorte zu.

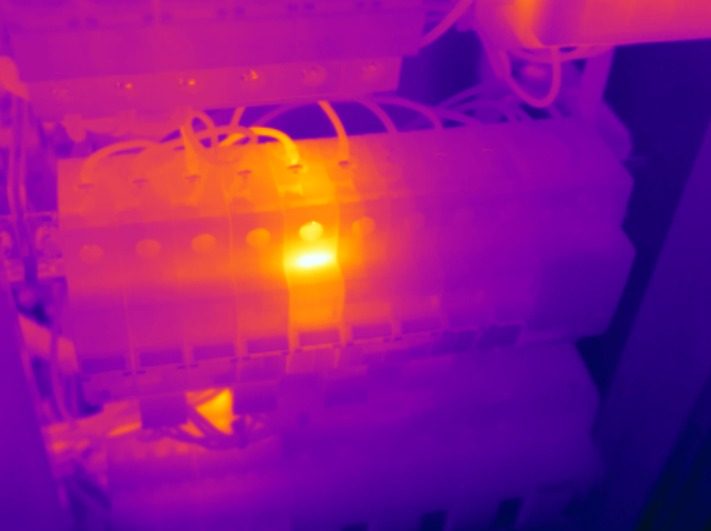

Thermogramm einer Reihenklemmen- und Sicherungsleiste mit einer deutlich erwärmten Stelle — Erwärmte Einzelstelle in einer Sicherungsleiste

Thermogramm zweier Kabelverbindungen mit Temperaturskala von 24 bis 81 Grad Celsius — Verbindungsstellen mit Temperaturskala

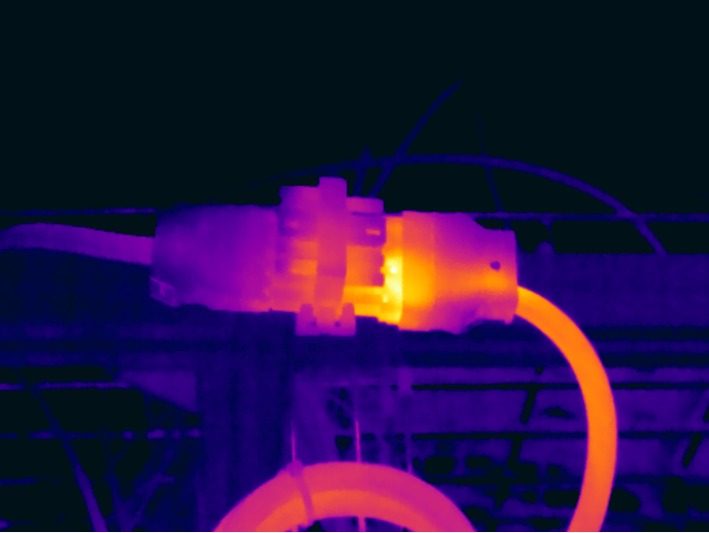

Thermogramm einer Kabelverbindung im Freien mit stark erwärmtem Übergangsbereich — Erwärmter Übergang an einer Kabelverbindung

Thermogramm einer industriellen Anlage mit erwärmtem Gehäuse und Rohrleitungen — Thermische Zustandsaufnahme einer Industrieanlage

Berichtsinhalte

Übersicht der inspizierten Anlagen und Betriebsmittel
Thermogramm und Realbild je dokumentierter Auffälligkeit
Temperaturangaben und Einordnung nach vereinbarter Bewertungsskala
Priorisierte Maßnahmenempfehlungen
Hinweise zu Prüfbedingungen und Einschränkungen

Mehr zur Dokumentation finden Sie unter Zustandsbewertung und Dokumentation.

Elektrische Thermografie anfragen

Beschreiben Sie kurz Ihre Anlage und Ihr Anliegen. Sie erhalten eine fachliche Einschätzung zum möglichen Inspektionsumfang.
